DWG 파일 열기 - 무료 뷰어 설치부터 PDF 변환까지(PC, 스마트폰)

  예전에 거래처에서 도면 파일 하나를 메일로 보내준 적이 있습니다. 급한 건이라고 해서 바로 열어봤는데 파일이 안 열리더군요. 확장자가 PDF도 아니고 한글 파일도 아니라서 순간 파일이 잘못 온 줄 알았습니다. 자세히 보니 끝에 .dwg라고 적혀 있었는데, 그때 처음 DWG 파일이라는 걸 알았습니다.



처음에는 괜히 겁부터 났습니다. 인터넷 검색해보니 오토캐드 프로그램 가격 이야기가 먼저 나오길래 “이거 확인 한 번 하려고 프로그램까지 사야 하나?” 싶었습니다. 그런데 막상 찾아보니 방법은 생각보다 간단했습니다. 요즘은 무료 DWG 뷰어만 설치해도 도면 확인 정도는 대부분 가능합니다.



실제로 회사에서 도면 수정까지 하는 사람보다, 그냥 파일 열어서 내용만 확인하려는 사람이 훨씬 많습니다. 건축 도면이나 인테리어 설계도, 기계 도면 같은 자료를 받아서 치수 확인하거나 PDF로 저장만 하면 되는 경우도 많고요.



이번 글에서는 오토캐드 없이 DWG 파일 보는 법, 무료 DWG 뷰어 설치 방법, PDF 변환 방법까지 한 번에 정리해보겠습니다.

• 무료 다운로드 바로가기

DWG 파일이 뭔가?

 DWG는 CAD 도면 파일 형식입니다. AutoCAD에서 많이 사용합니다.



처음 듣는 사람은 어렵게 느껴질 수 있는데 그냥 “설계 도면 파일”이라고 생각하면 이해가 쉽습니다. 건축 평면도, 전기 배선도, 인테리어 시안, 기계 부품 설계 같은 자료들이 DWG 파일로 오가는 경우가 많습니다.



문제는 일반 컴퓨터에서는 바로 안 열린다는 점입니다. 사진 파일은 사진 앱으로 열리고, PDF는 브라우저에서도 열리는데 DWG 파일은 CAD 프로그램이나 전용 뷰어가 있어야 합니다. 그래서 처음 파일 받으면 “파일이 깨졌나?” 하고 착각하는 사람도 꽤 많습니다.



특히 회사 밖에서 급하게 열어봐야 할 때 난감합니다. 출장 중이거나 집에서 확인해야 하는데 오토캐드 설치된 PC가 없는 상황이 생각보다 자주 생깁니다.

오토캐드 없이 DWG 파일 보는 방법

DWG 파일 열기 방법은 크게 세 가지 정도 많이 씁니다.

• 무료 DWG 뷰어 설치
• 온라인 DWG 뷰어 사용
• 스마트폰 앱으로 확인

가장 많이 사용하는 건 DWG TrueView입니다.



Autodesk에서 무료로 제공하는 프로그램인데, 실제로 써보면 생각보다 괜찮습니다. 광고 프로그램도 없고, 파일 호환 문제도 적은 편입니다. 도면 열기만 되는 수준이 아니라 PDF 저장이나 버전 변환 기능도 들어 있습니다.



예전에는 무료 프로그램이라고 하면 괜히 불안한 느낌이 있었는데, DWG TrueView는 거래처에서도 많이 쓰는 편이라 크게 문제 없이 사용했습니다.



반대로 파일 한 번만 확인하면 되는 상황이라면 온라인 DWG 뷰어도 편합니다. 설치 없이 브라우저에서 바로 볼 수 있어서 급할 때 꽤 유용합니다.

DWG TrueView 설치 방법

DWG 파일 보는 법 검색하면 가장 많이 나오는 프로그램 중 하나가 DWG TrueView입니다.

설치 자체는 어렵지 않습니다.

1. Autodesk 공식 홈페이지 접속
2. DWG TrueView 검색
3. Windows 버전 다운로드
4. 설치 파일 실행
5. 설치 완료 후 실행

여기서 중요한 건 공식 홈페이지에서 받는 겁니다.



인터넷 돌아다니다 보면 이상한 다운로드 사이트가 꽤 많습니다. 예전에 아무 생각 없이 받았다가 광고 프로그램까지 같이 설치된 적도 있었습니다. 그 뒤로는 무조건 공식 사이트에서만 받습니다.



그리고 DWG TrueView는 윈도우 기반 프로그램입니다. 맥북에서는 설치가 제한될 수 있어서 온라인 DWG 뷰어를 쓰는 사람이 많습니다.



설치 용량은 생각보다 조금 있는 편입니다. 오래된 노트북에서는 설치 시간이 꽤 걸릴 수도 있습니다. 처음 설치할 때 괜히 멈춘 줄 알고 강제 종료하는 사람도 있는데 그냥 기다리면 되는 경우가 많습니다.

DWG 파일 여는 법

 프로그램 실행 후 Open 메뉴 누르고 DWG 파일 선택하면 됩니다. 아니면 파일 자체를 프로그램 창으로 끌어다 놓아도 열립니다.



처음 도면 열면 솔직히 조금 어지럽습니다. 선도 많고 숫자도 많고 정신없습니다. 그런데 막상 필요한 부분만 확대해서 보면 생각보다 단순합니다.



예를 들어 인테리어 도면이면 방 크기, 문 위치, 가구 배치 정도만 보는 경우가 많습니다. 건축 도면도 처음부터 전부 이해하려 하지 말고 제목란이나 치수부터 보는 편이 훨씬 편합니다.  DWG 뷰어에서는 확대, 축소, 화면 이동 정도는 기본으로 가능합니다. 프로그램에 따라 거리 측정 기능도 들어 있습니다. 이 기능 은근 자주 씁니다.



예전에 도면 출력해서 자로 길이 재던 사람도 있었는데, 뷰어에서 바로 치수 확인하는 게 훨씬 정확합니다.

DWG 파일 PDF 변환 방법

DWG 파일을 다른 사람에게 보내야 할 때는 PDF 변환해서 보내는 경우가 많습니다.



이유는 단순합니다. DWG 파일은 뷰어 없으면 안 열리는데 PDF는 대부분 바로 볼 수 있습니다.



실제로 거래처 담당자한테 DWG 그대로 보냈다가 “파일이 안 열립니다” 연락 다시 오는 경우 꽤 많습니다. 그래서 요즘은 처음부터 PDF 같이 보내는 사람이 많습니다.

DWG TrueView에서도 PDF 저장 가능합니다.

1. DWG 파일 열기
2. Ctrl + P 누르기
3. DWG To PDF 선택
4. 용지 크기 선택
5. 저장 위치 지정
6. PDF 저장

여기서 A4로 저장하면 글씨가 너무 작게 보이는 경우 많습니다.



건축 도면이나 설비 도면은 A3 정도로 저장하는 편이 보기 편했습니다. 그리고 저장 전에 미리보기 꼭 확인하는 게 좋습니다. 도면 일부 잘려서 저장되는 경우 생각보다 자주 생깁니다.

DWG 파일이 안 열릴 때

DWG 파일이 안 열리면 대부분 파일 문제라고 생각합니다. 그런데 실제로는 버전 문제인 경우가 꽤 많습니다. 예를 들어 최신 AutoCAD에서 저장한 DWG 파일을 오래된 프로그램으로 열면 오류가 뜰 수 있습니다. 이럴 때는 DWG Convert 기능 쓰면 해결되는 경우가 많습니다. DWG 파일 버전을 낮춰서 저장하는 기능입니다.

방법도 어렵지 않습니다.

1. DWG Convert 실행
2. 변환할 파일 추가
3. 저장 버전 선택
4. Convert 진행

그리고 도면 일부가 비어 보이면 Xref 파일이 빠졌을 가능성도 있습니다. 쉽게 말하면 도면 하나만 있는 게 아니라 다른 파일 연결해서 쓰는 방식입니다. 그래서 원본 파일 일부가 없으면 도면이 이상하게 보일 수 있습니다. 이럴 때는 보낸 사람한테 관련 파일 같이 다시 보내달라고 하는 게 가장 빠릅니다.

온라인 DWG 뷰어 써도 괜찮을까?

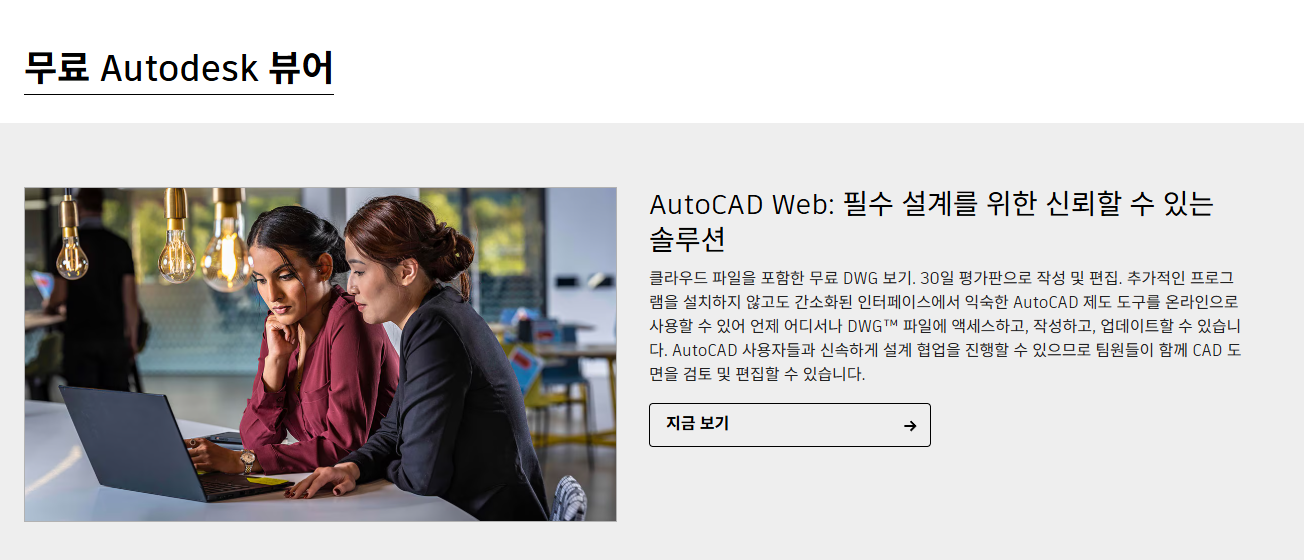

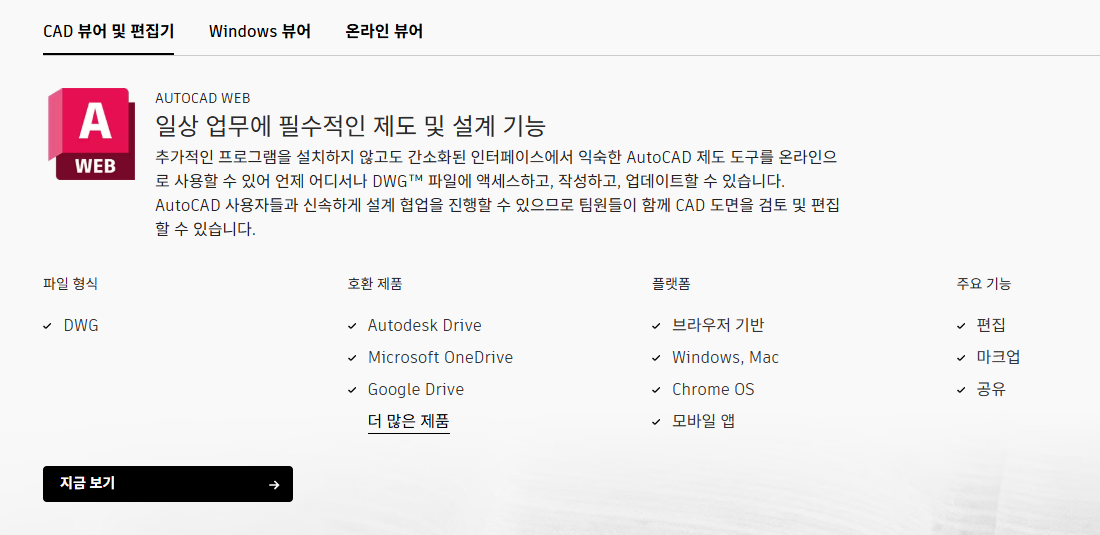

설치 귀찮으면 온라인 DWG 뷰어도 꽤 편합니다. Autodesk Viewer 같은 서비스는 브라우저에서 DWG 파일 바로 열 수 있습니다. 프로그램 설치 없이 확인 가능해서 급할 때 유용합니다. 특히 회사 PC처럼 프로그램 설치 제한된 환경에서는 이런 방식이 편합니다. 다만 단점도 있습니다. 파일을 서버에 업로드하는 방식이라 회사 자료나 민감한 설계 도면은 조심하는 게 좋습니다. 실제로 설계 회사에서는 외부 업로드 자체를 막는 경우도 있습니다. 그래서 개인 연습용 파일이나 공개 가능한 자료는 온라인 뷰어 쓰고, 회사 도면은 설치형 프로그램 쓰는 사람이 많습니다.

스마트폰으로 DWG 파일 보는 법

 밖에서 급하게 도면 확인해야 할 때는 모바일 DWG 앱도 꽤 괜찮습니다. DWG FastView 같은 앱은 안드로이드랑 아이폰 둘 다 지원합니다. 메일 첨부파일이나 카톡으로 받은 도면 파일 바로 열 수 있어서 현장에서는 생각보다 자주 씁니다. 다만 스마트폰 화면으로 오래 보는 건 솔직히 좀 힘듭니다. 확대 축소 계속 해야 해서 복잡한 도면은 결국 PC에서 다시 보게 됩니다. 그래도 치수 하나 확인하거나 위치 정도 보는 용도로는 충분했습니다. 태블릿 있으면 훨씬 편합니다. 화면 커서 도면 보기 수월합니다.



 처음 DWG 파일 받았을 때는 괜히 복잡해 보입니다. 프로그램도 생소하고, 파일도 안 열리니까 괜히 어렵게 느껴집니다. 그런데 막상 해보면 생각보다 단순합니다. 무료 DWG 뷰어 하나만 설치해도 도면 열기, 확대, 치수 확인, PDF 저장 정도는 대부분 가능합니다. 개인적으로는 DWG TrueView가 가장 무난했습니다. 무료인데도 기본 기능이 꽤 잘 들어 있고, PDF 변환이나 버전 변경도 가능해서 은근 자주 쓰게 됩니다. 가끔 거래처에서 갑자기 도면 보내오면 예전처럼 당황하지는 않습니다. 일단 DWG 파일이면 무료 뷰어부터 열어보면 대부분 해결되더군요.
